第1章.产品信息

1.1. 功能

据相关标准及用户要求对电池爆破时压力和声音进行测试。

1.2.主要特点

①　压力爆破腔升温采用直接接触，升温快、稳定性好；

②　管路采用非焊接连接方式，拆卸维护方便且密封性能好；

③　压力爆破腔出口管道含高压过滤器过滤电池爆破之后产生固体颗粒物；

④　高精度压力传感器时时采集数据；

⑤　电器元件采用进口品牌，很好地保证了控制系统的稳定性。

1.3.主要技术参数

1. 压力传感器量程：0~6Mpa

2. 温度：室温~300℃

3. 压力精度：±0.25%

4. 压力爆破腔：直径φ130mm，高度φ250mm

5. 试验路数：1 路

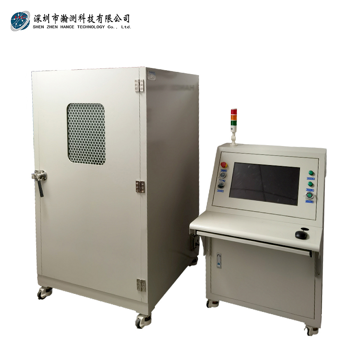

6. 设备外形尺寸：

控制柜：680mmX800mmX1200mm（长X宽X高）

防护箱：1000mmX1000mmX1700mm（长X宽X高）

第2章.结构和工作原理

2.1.工作原理

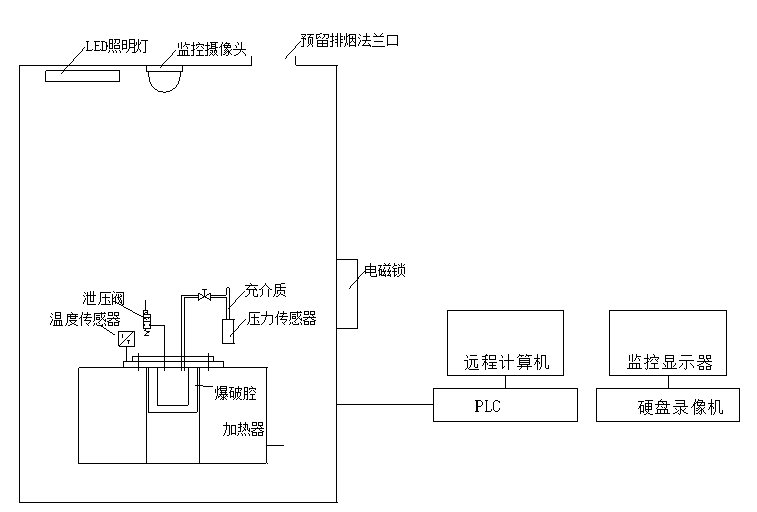

压力测试原理示意图

根据上图所示：加热器给爆破腔持续加热直至爆破腔里面的电池燃烧，通过压力传感器将压力采集带计算机软件上面，试验过程中实时显示当前试验温度、试验压力、时间，并记录试验结果、方便数据分析处理及可打印输出报告。

试验过程：

(1) 将试件（电池正负极绝缘）放进压力爆破腔内，将爆破腔放上高温密封圈（密封圈槽清理干净）；

(2) 将爆破腔盖子对应螺丝孔盖上并且锁紧螺母；

(3) 将管道与过滤器连接锁紧，关闭手动截止阀；

(4) 启动软件，压力温度曲线；

(5) 观察压力曲线升高至峰值开始慢慢下降时，停止试验（测试时间在45min~60min左右）；

(6) 待爆破腔冷却至60℃以下，打开截止阀，松开螺帽双手提爆破腔盖即可打开然后取出试样。
