一、设备功能及原理流程
1.1 设备名称：气压爆破试验机
设备品牌：瀚测
设备型号：HC-30
设备基本功能介绍：
对方壳整体进行最大不超过3Mpa耐压测试；

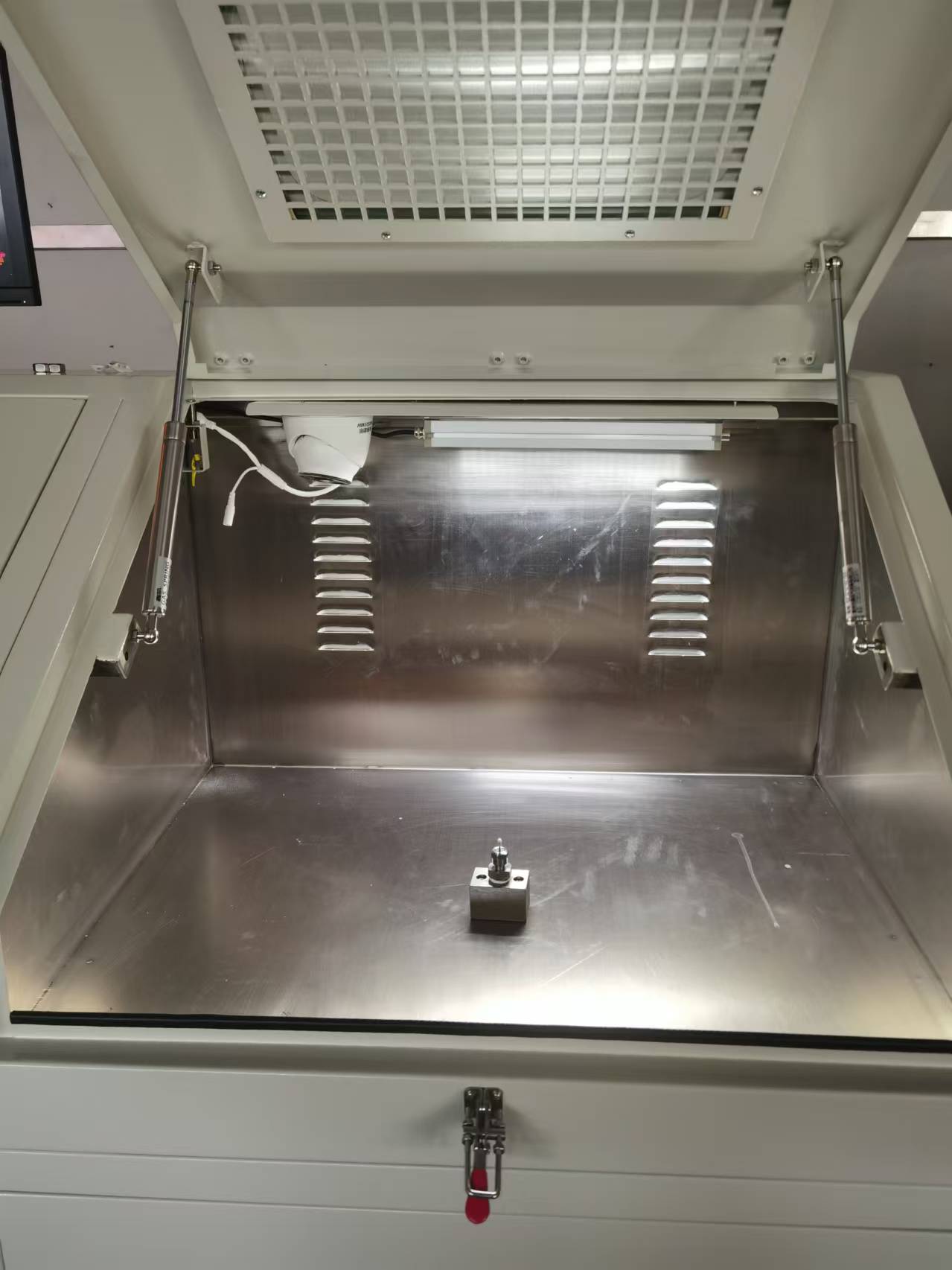

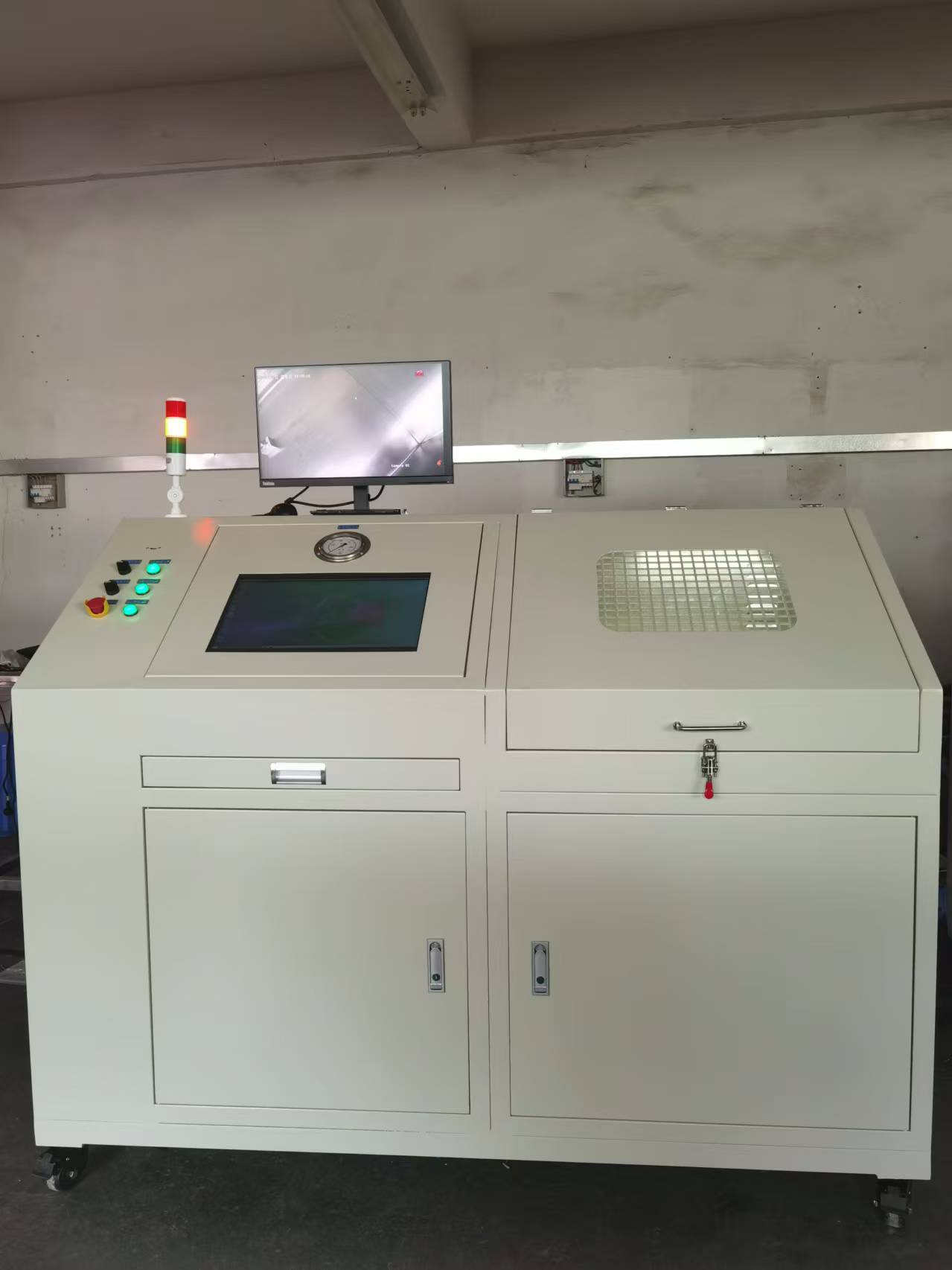

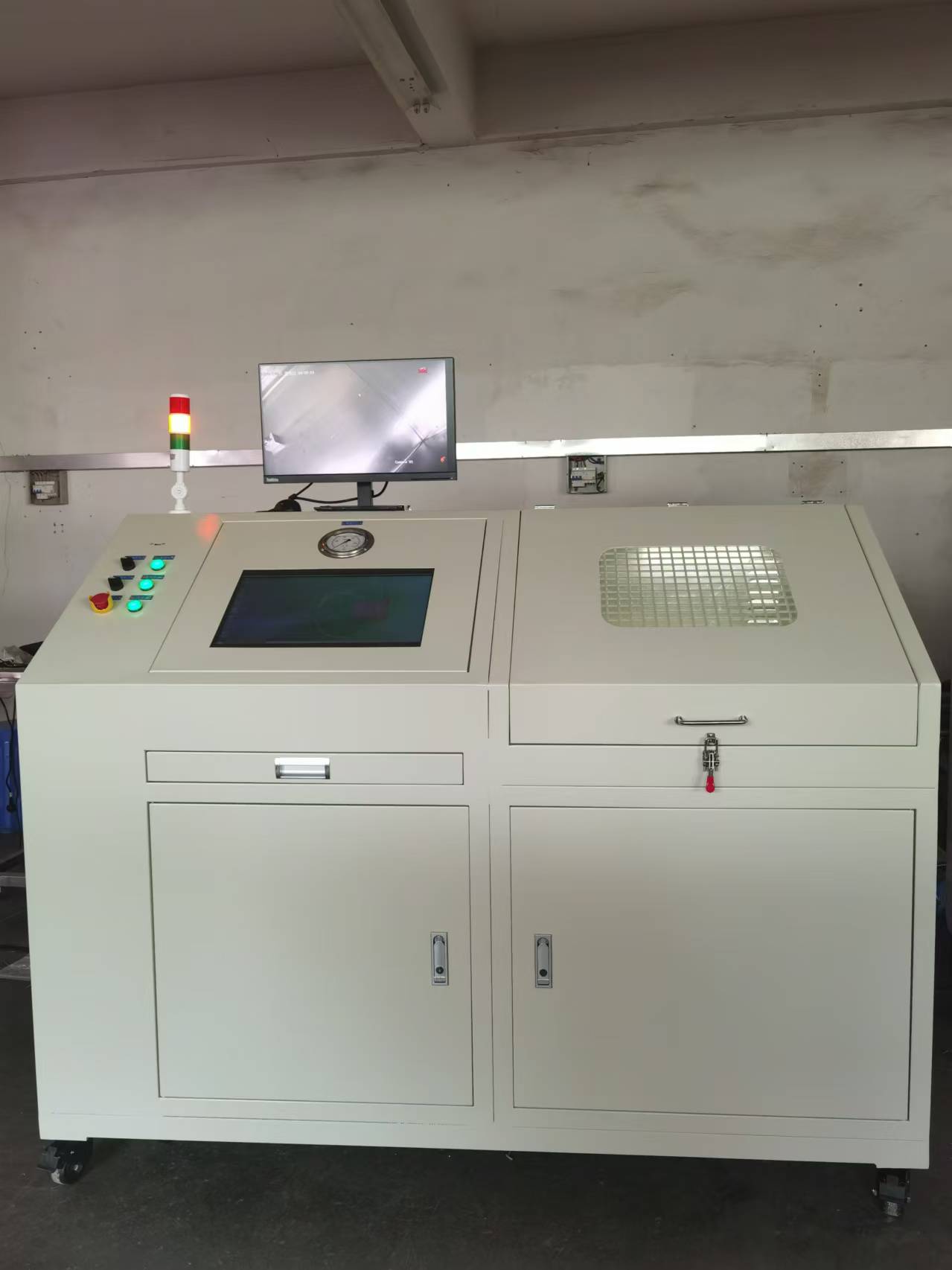

1.2 参考图片:
二、技术参数
1、设备配置及参数：
|
项目 |
参数 |
|
工件大小 |
壳口长：50-300mm 壳口宽：20-150mm 壳体高：85-350mm |
|
试验介质 |
压缩空气，设备带气体增压系统 |
|
呼吸阀测试回路 |
呼吸压力：0.05~700kpa，可设定调节； |
|
呼吸阀及壳体爆破压力测试回路 |
最大压力：3000kpa； 压力传感器：4Mpa±0.5%FS； |
|
测试工装 |
夹紧工装1套； |
|
测试工位 |
一工位 |
|
控制软件 |
耐压测试专用软件 |
|
报告格式 |
Microsoft Office |
|
设备长宽高 |
控制柜约长800*宽800*高1750mm 工装台约长500*宽500*高1300mm |
|
设备使用条件 |
电源要求：220v，3kw； 气源要求：0.6~0.8Mpa，1.6m³/h工厂气源; |
|
|
|
2.产品技术标准
三、设备性能范围
|
工作环境 |
|
|
电源电压 |
220V |
|
工作温度 |
5℃～35℃之间（25℃左右最佳） |
|
相对湿度 |
相对湿度低于85％R.H. |
